Metodología

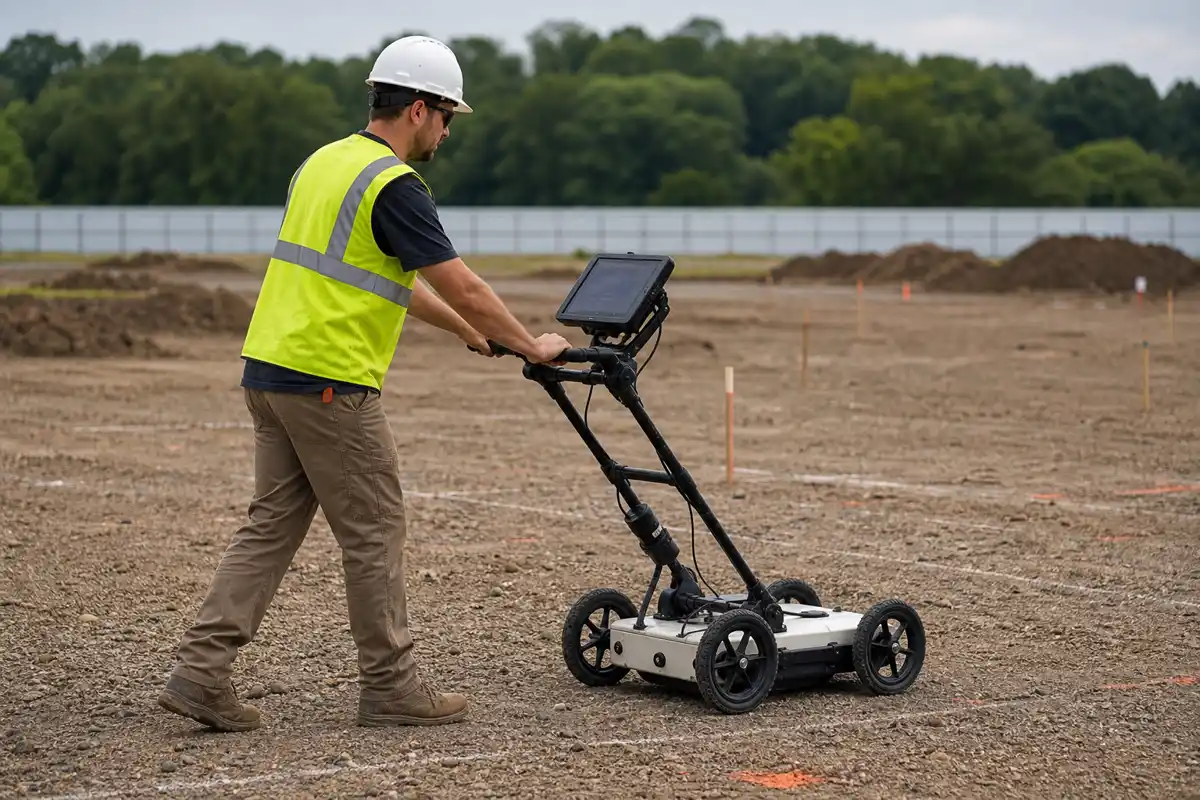

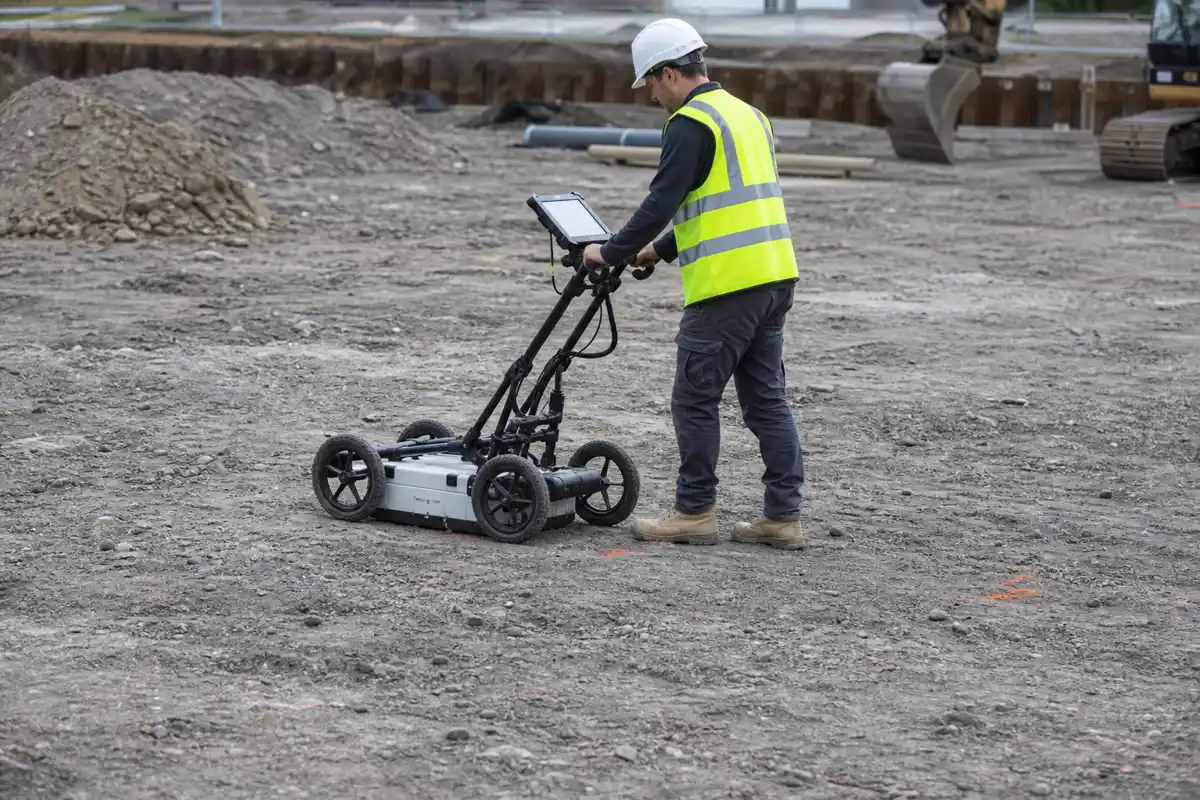

Nuestra metodología de Georadar (GPR) se ejecuta conforme a los lineamientos de la norma ASTM D6432-19, adaptada al contexto normativo chileno. El procedimiento implica el barrido sistemático del área de estudio con antenas de frecuencia específica, seleccionadas según la profundidad objetivo y la resolución requerida. Para investigaciones de servicios públicos, se utilizan comúnmente antenas de 400 MHz, logrando profundidades de hasta 4 metros en condiciones favorables. El equipo registra las reflexiones de ondas electromagnéticas en interfaces subterráneas, generando perfiles de radargramas. Estos datos se procesan con software especializado para filtrar ruido, aplicar ganancias y realizar migraciones, culminando en la interpretación geológica o la delineación de objetos anómalos. Esta técnica se complementa frecuentemente con métodos como el Sondaje Eléctrico Vertical (SEV) para una caracterización integral.
Parámetros Técnicos Referenciales
| Parámetro | Valor Referencial |
|---|---|
| Frecuencias de antena típicas | 100 MHz, 250 MHz, 400 MHz, 900 MHz |
| Profundidad de investigación (suelos granulares secos) | 6 - 12 m |
| Resolución vertical aproximada (antena 400 MHz) | 5 - 10 cm |
| Velocidad de propagación en concreto | 0.10 - 0.12 m/ns |
| Precisión en ubicación horizontal | ± 5 cm (con GPS diferencial) |
Consideraciones Locales — Chile
La efectividad del Georadar en Chile varía notablemente entre regiones debido a la diversidad geológica. En la zona central, los suelos granulares del valle de Santiago permiten penetraciones profundas, ideales para localizar antiguas fundaciones o túneles. En contraste, las arcillas saturadas del sur, como en Valdivia o Puerto Montt, atenúan fuertemente la señal. La sismicidad, regida por la NCh433.Of2012, no afecta directamente la medición, pero hace crítica la detección de cavidades o zonas de debilidad que puedan amplificar el movimiento sísmico. En ciudades costeras como Antofagasta o La Serena, la cercanía a la napa freática, a menudo a menos de 3 metros de profundidad, marca un límite físico claro para la investigación. Un error frecuente es no considerar la humedad del suelo al planificar la campaña, subestimando su atenuación. Para proyectos en la región de Antofagasta, recomendamos consultar nuestro servicio específico de estudio geofísico en Antofagasta.
Solicite una Cotización
Nuestro equipo evalúa su proyecto y emite informe inicial sin compromiso.
O escríbanos directamente a [email protected]
Normativa Aplicable
- ASTM D6432-19 Standard Guide for Using the Surface Ground Penetrating Radar Method
- NCh433.Of2012 Diseño sísmico de edificios
- DS61 MINVU Reglamento de Estructuras Aislantes Sísmicas
- Guías internas de control de calidad Geofísica ABC
Preguntas Frecuentes
¿Qué factores limitan la profundidad de investigación con Georadar?
La profundidad está principalmente limitada por la conductividad eléctrica del suelo. Suelos arcillosos, saturados o con alto contenido de sales disueltas (como en algunos sectores costeros) atenúan rápidamente la señal electromagnética. La frecuencia de la antena también es determinante: antenas de baja frecuencia (ej. 100 MHz) penetran más profundamente pero con menor resolución que las de alta frecuencia (ej. 900 MHz).
¿El Georadar puede detectar todo tipo de tuberías?
El Georadar detecta cambios en las propiedades dieléctricas del subsuelo. Es muy efectivo para localizar tuberías de material plástico (PVC), hormigón y metal, siempre que exista un contraste con la matriz del suelo. Sin embargo, su detección puede ser compleja si la tubería está rodeada de un material de relleno con propiedades similares o si se encuentra en un entorno muy ruidoso desde el punto de vista electromagnético.
¿Cuál es el plazo típico de entrega de resultados?
Para un estudio estándar en un terreno urbano accesible, el plazo desde la medición en terreno hasta la entrega del informe técnico interpretado es de 5 a 10 días hábiles. Este plazo puede extenderse en terrenos de gran extensión, de topografía compleja o que requieran integración con otros métodos geofísicos para la interpretación final.
¿Cuánto cuesta Georadar (GPR) en Chile?
El costo de un estudio con Georadar depende de variables como la superficie a escanear, la profundidad objetivo, la accesibilidad del terreno y la complejidad de la interpretación requerida. Para el año 2026, los valores referenciales para estudios de detección de infraestructura en proyectos de ingeniería civil se encuentran en un rango amplio. Recomendamos solicitar un presupuesto específico basado en los alcances técnicos del proyecto.
