Metodología

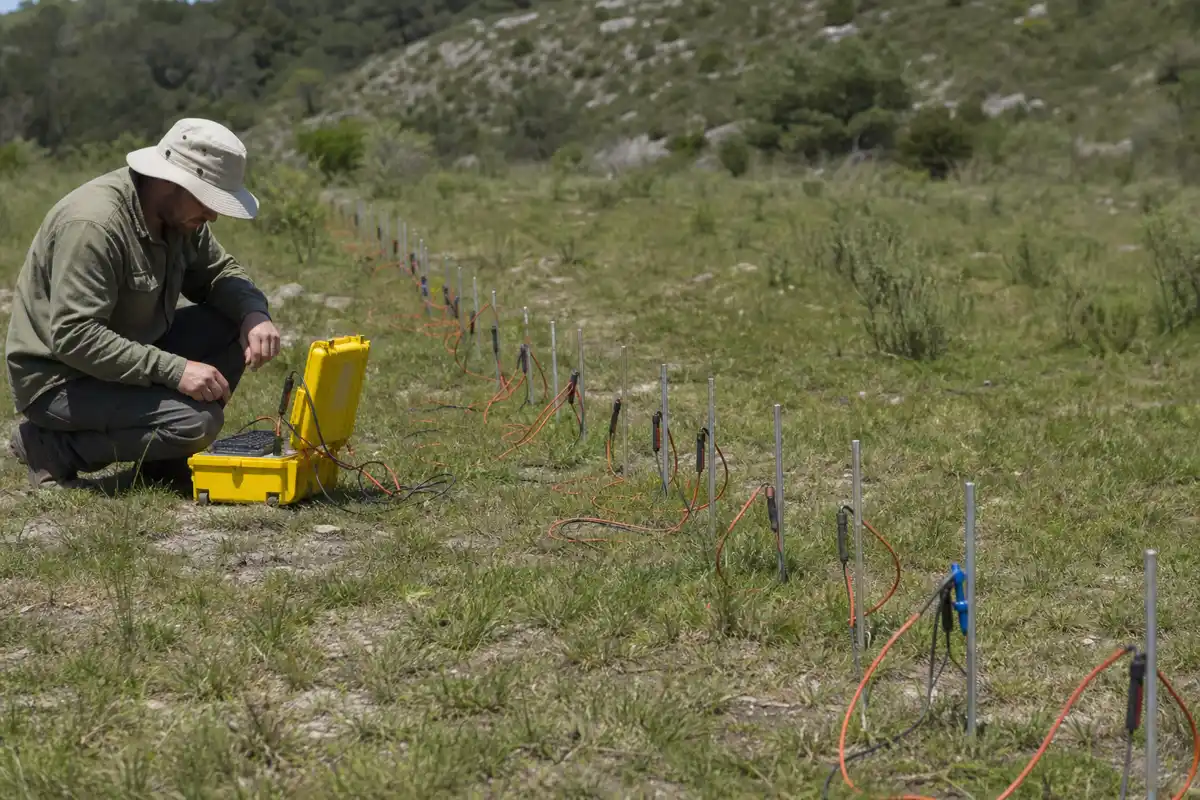

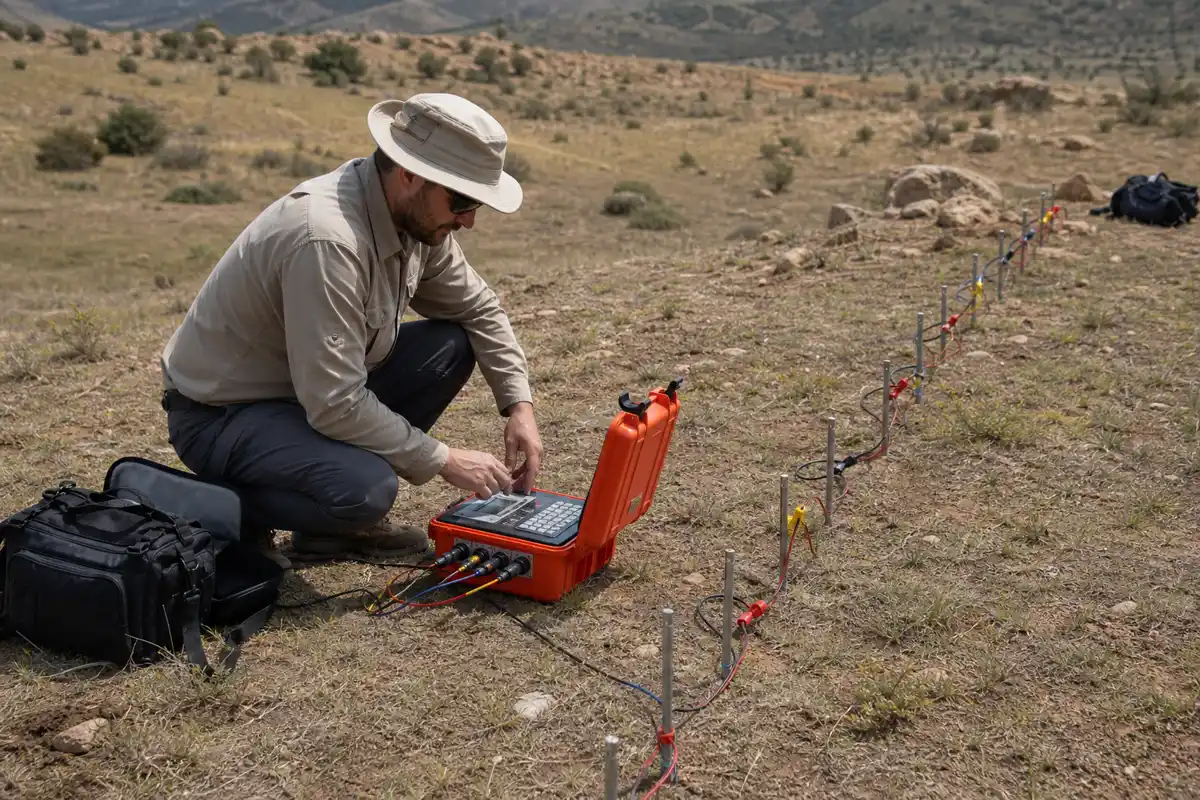

Nuestra metodología de ERT sigue protocolos establecidos en la normativa chilena, incluyendo la NCh433.Of2012 para la caracterización sísmica de suelos. El procedimiento implica la instalación de un arreglo multielectródico en superficie, con espaciamientos típicos entre 2 y 10 metros, conectado a un resistivímetro de alta resolución. Se inyecta corriente continua de baja frecuencia y se miden las diferencias de potencial para calcular la resistividad aparente. Mediante algoritmos de inversión, se reconstruye un modelo de resistividad verdadera del subsuelo, alcanzando profundidades de investigación de hasta 100 metros en configuraciones estándar. Este proceso permite complementar eficazmente otros métodos, como la Refracción Sísmica, para una caracterización integral del sitio.
Parámetros Técnicos Referenciales
| Parámetro | Valor Referencial |
|---|---|
| Profundidad de investigación típica | 20 - 100 m |
| Resolución vertical mínima | 0.5 - 2 m |
| Rango de resistividad en suelos granulares | 50 - 5000 Ω·m |
| Rango de resistividad en arcillas saturadas | 1 - 100 Ω·m |
| Espaciamiento entre electrodos común | 2 - 10 m |
Consideraciones Locales — Chile
La aplicación de la ERT en Chile requiere adaptaciones regionales debido a la diversidad geológica y sísmica. En la Zona Central, con suelos aluviales y gravas del valle de Santiago, el método es clave para definir la profundidad de la napa freática, que varía entre 5 y 30 metros. En contraste, en ciudades costeras como Antofagasta, con suelos gravosos y roca fracturada, la ERT se focaliza en identificar zonas de alteración y fracturamiento que afectan la cimentación. La Zona Sur, con suelos arcillosos saturados y alta precipitación en Valdivia o Puerto Montt, demanda perfiles de ERT para mapear la variación de humedad y estabilidad de taludes. Un error frecuente es subestimar la influencia de la salinidad en terrenos costeros, lo que distorsiona las lecturas si no se aplican correcciones específicas.
Solicite una Cotización
Nuestro equipo evalúa su proyecto y emite informe inicial sin compromiso.
O escríbanos directamente a [email protected]
Normativa Aplicable
- NCh433.Of2012 Mod.2013
- DS61 MINVU
- NCh1508.Of2014
- Guía para Prospección Geofísica del SERNAGEOMIN
Preguntas Frecuentes
¿Qué ventaja ofrece la ERT frente a un sondaje geotécnico tradicional?
La Tomografía de Resistividad Eléctrica proporciona una imagen continua y bidimensional del subsuelo entre puntos de sondeo, permitiendo identificar heterogeneidades, contactos litológicos y flujos de agua subterránea que un sondaje puntual podría omitir. Es una herramienta de interpolación espacial de alta eficiencia.
¿En qué tipo de proyectos es mandatoria la aplicación de ERT según la normativa chilena?
Si bien no es mandatoria por sí sola, la NCh433 y el DS61 recomiendan su uso complementario en proyectos de infraestructura crítica, evaluación de estabilidad de taludes y estudios de pasivos ambientales, donde la caracterización espacial del subsuelo es determinante para el diseño.
¿Cuál es el plazo de entrega típico para un informe de ERT?
El plazo estándar, desde la adquisición en terreno hasta la entrega del informe técnico con modelos invertidos y su interpretación geotécnica, es de 5 a 10 días hábiles, dependiendo de la extensión del área y la complejidad de los datos.
¿Cuánto cuesta Tomografía de Resistividad Eléctrica (ERT) en Chile?
El costo de un estudio de ERT es variable y depende principalmente de la profundidad de investigación requerida, la accesibilidad del terreno y el número de perfiles o áreas a cubrir. Para el año 2026, los valores referenciales para un perfil estándar se sitúan en un rango amplio. Se recomienda solicitar un presupuesto específico basado en los alcances técnicos del proyecto.
